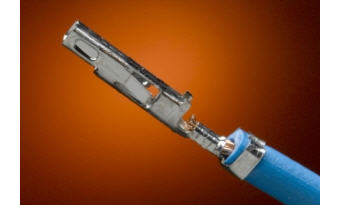

한국몰렉스(대표 이재훈)가 설계치수를 증가시키지 않고도 최고의 결합내구성과 회로당 전류용량을 제공하는 중 규모 전원용 Mini-Fit® Plus HMC 압착 단자 시스템을 출시했다고 밝혔다.

몰렉스가 소유한 고 전류용 합금으로 제조된 Mini-Fit® Plus HMC 압착단자는 결합내구성 증가와 통전능력 향상으로 AWG 16번 전선을 압착하여 상대 프러그 단자 또는 헤더와 사용 시 회로당 13.0A를 흘릴 수 있으며 결합내구성은 1,500회를 달성할 수 있다.

리셉 단자는 독특한 제조 공정과 특허 받은 신장형 딤플 설계로 표준형 Mini-Fit 단자보다 더 많은 접촉면적과 긴 접점 이동거리(wipe length)를 갖고 있으며 전선 대 전선 및 전선 대 기판 구성으로 이용 가능하며, 다양한 어플리케이션에서 3가지 전선 게이지 크기(16, 18-20, 22-24 AWG)로 공급된다

이 압착 단자는 호환성이 뛰어나서 기존의 Mini-Fit 플러그 및 리셉터클 하우징 모두와 함께 사용되며 고전류 통전을 위해 일체형 핀 구조로 된 모든 표준 Mini-Fit 앵글 타입 헤더 (시리즈 5569, 42404, 43810, 46991)와도 호환 사용이 가능하다.

Mini-Fit Plus HMC 단자는 또한 기존의 Mini-Fit 및 Mini-Fit® Plus 헤더와 함께 사용할 수 있으며 기존의 몰렉스 압착 공구와 호환되므로 새로운 공구가 필요하지 않다.

한국 몰렉스의 이재훈 대표는 “Mini-Fit® Plus HMC 압착 단자 시스템은 커넥터의 크기를 키우지 않고도 높은 결합신뢰성과 뛰어난 전류 전달 능력을 제공할 뿐 아니라 16 AWG 와이어 사용 시 회로당 13.0A의 통전능력과 업계 최고의 1,500 회 결합신뢰성은 몰렉스의 우수한 기술력을 입증한다”라고 언급했다.

【장승영 기자 news7@stv.or.kr】
